C.R.B - 콘크리트 철근 이음용 철판 상자

• C.R.B 설명

  본 제품은 철근콘크리트의 계획적인 끊어 이음치기를 위한 철근 이음용 강판 상자로서 철근이음의 합리적인 설치를 위하여 강판 상자 내부에 철근의 간격을 유지할 수 있도록 간격용 강판으로 가공 제작되었으며 콘크리트 타설 시 이음상자 내부에 콘크리트 물이 유입되지 않도록 덮개를 철근을 보호하도록 제작되었으므로 콘크리트 연속이음 시 덮개를 제거한 후 철근이음을 용이하도록 하는 제품입니다.

  C.R.B 상자

  상자는 두께 0.6mm 강판으로 제작된 제품입니다.
  본 제품은 콘크리트 판이나 벽체에 적용되는 것으로 폭 130mm, 200mm 길이는 500mm, 1,000mm, 1,200mm, 2,000mm 등으로 제작할 수 있습니다.

•

• C.R.B BAR

  이형철근 Ø8mm, Ø10mm, Ø12mm 가공은 고정부에는 L형, U형으로 가공하고 겹침이음의 길이는 압축근 일 때 25D 이상, 인장근 일 때 40D 이상으로 가공 설치하도록 합니다.

  C.R.B COVER

  덮개는 강판으로 가공하고 콘크리트 타설 이후 덮개의 허용치 여유폭을 이용하여 덮개 제거를 보다 쉽도록 제작되었습니다.

•

C.R.B 시공순서

• 1. 설치부위 배근간격 파악
• 2. 배근간격으로 철근가공
• 3. C.R.B BOX 천공
• 4. 철근끼우기
• 5. C.R.B BOX COVER 씌우기
• 6. CON’C 타설
• 7. C.R.B COVER 제거
• 8. 철근이음
• 9. CON’C 이어치기

C.R.B 규격표

• 상기 규격표는 당사 표준 SIZE며 현장 사정에 따라 별도 제작 가능합니다.
• 제작시 양끝은 최소 50mm정도 여유를 확보해야 합니다.
• 별도 제작시 최소 길이는 0.5m, 최대 길이는 2.0m입니다.
• 상, 하 21mm는 고정이므로 변경 불가합니다.

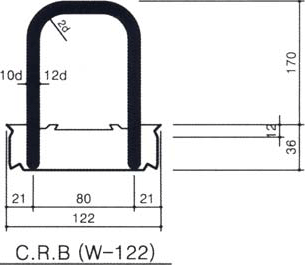

표준 SIZE 제작도 W:122

표준 SIZE 제작도 W:186
